華南理工大學(xué)李映偉教授團(tuán)隊(duì)在Pt單原子修飾的鈷納米粒子的催化性能研究中采用了歐世盛全自動(dòng)微反應(yīng)加氫儀H-Flow-S10用于2,5-呋喃二羧酸二甲酯（FDME）、對(duì)苯二甲酸二甲酯（DMT）、2-呋喃甲酸甲酯（MF）、苯甲酸甲酯（BEME）等多種單酯或二酯的連續(xù)流合成。團(tuán)隊(duì)研究成果發(fā)表于化工領(lǐng)域國(guó)際知名期刊AIChE Journal。
1、連續(xù)流合成呋喃二羧酸二甲酯（FDME）
在反應(yīng)之前，將Pt1Co@C粉末制成球團(tuán)，粉碎，并篩選成20-30目大小的顆粒。流動(dòng)相用HMF和甲醇（0.04 g/mL）配制而成。反應(yīng)時(shí)將0.12 g催化劑裝入填充柱并加熱到110℃，同時(shí)以0.3 mL/min的速率輸送流動(dòng)相，并且以30 mL/min（標(biāo)準(zhǔn)溫度和壓力下）的速率通入氧氣，保持反應(yīng)壓力為0.5 MPa。
2、連續(xù)流合成對(duì)苯二甲酸二甲酯（DMT）
在反應(yīng)之前，將Pt1Co@C粉末制成球團(tuán)，粉碎，并篩選成20-30目大小的顆粒。流動(dòng)相用1,4-苯二甲醇和甲醇（0.025 g/mL）配制而成。反應(yīng)時(shí)將0.14 g催化劑裝入填充柱中，加熱到90℃，同時(shí)以0.4 mL/min的速率輸送流動(dòng)相，并且以30 mL/min（標(biāo)準(zhǔn)溫度和壓力下）的速率通入氧氣，保持反應(yīng)壓力為0.3 MPa。
3、連續(xù)流合成 2-呋喃甲酸甲酯（MF）
在反應(yīng)之前，將Pt1Co@C粉末制成球團(tuán)，粉碎，并篩選成20-30目大小的顆粒。流動(dòng)相用糠醛和甲醇（0.04 g/mL）配制而成。反應(yīng)時(shí)0.10 g催化劑被裝入填充柱中，加熱到90℃，同時(shí)以0.3 mL/min的速率輸送流動(dòng)相，并且以30 mL/min（標(biāo)準(zhǔn)溫度和壓力下）的速率通入氧氣，保持反應(yīng)壓力為0.3 MPa。
4、連續(xù)流合成苯甲酸甲酯（BEME）
在反應(yīng)之前，將Pt1Co@C粉末制成球團(tuán)，粉碎，并篩選成20-30目大小的顆粒。流動(dòng)相用苯甲酸（BA）和甲醇（0.05 g/mL）配制而成。反應(yīng)時(shí)將0.12 g催化劑裝入填充柱中并加熱到90℃，同時(shí)以0.5 mL/min的速率輸送流動(dòng)相，并且以30 mL/min（標(biāo)準(zhǔn)溫度和壓力下）的速率通入氧氣，保持反應(yīng)壓力為0.3 MPa。

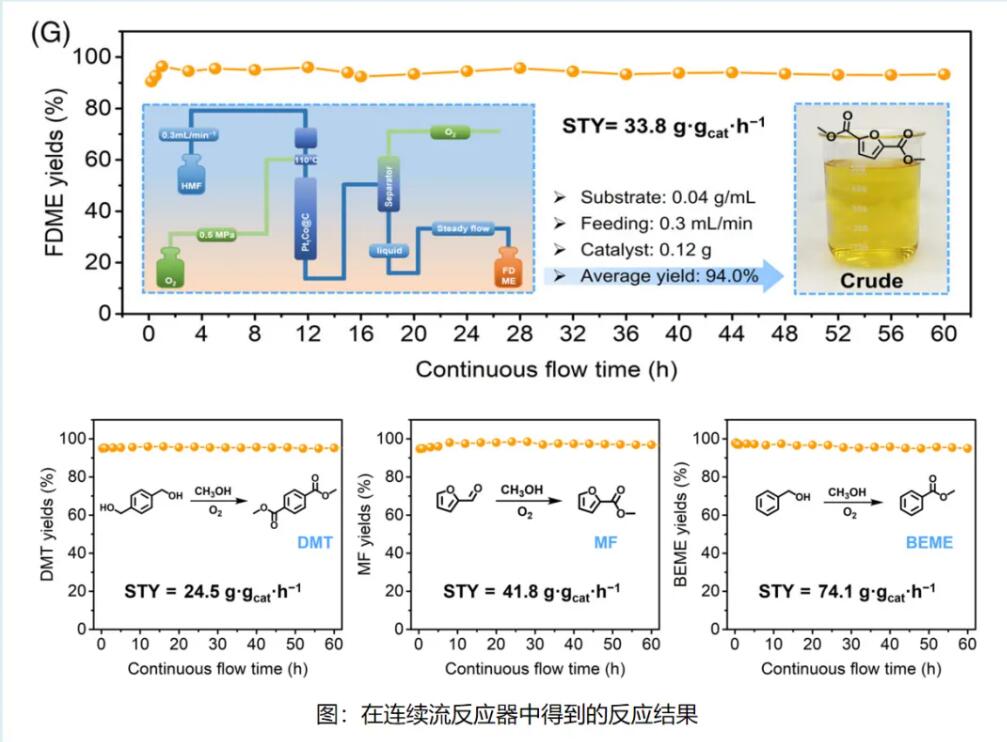

此外，對(duì)苯二甲酸二甲酯（DMT）、2-呋喃甲酸甲酯（MF）和苯甲酸甲酯（BEME）的最高時(shí)空產(chǎn)率分別為24.5、41.8和74.1 g•gcat-1•h-1。這些結(jié)果突出了該催化體系在各種氧化酯化反應(yīng)中的應(yīng)用潛力。
期刊：AIChE Journal
第一作者：趙鑫
通訊作者：房瑞琪 / 李映偉
通訊單位：華南理工大學(xué)
論文DOI：10.1002/aic.18340
京公網(wǎng)安備11010802043632
